[SQLD] 제 4절. 관계(Relationship) - 2. 관계의 분류

[출처 : SQL 전문가 가이드(2013 EDITION)]



2. 관계의 분류

1) 존재에 의한 관계와 행위에 의한 관계

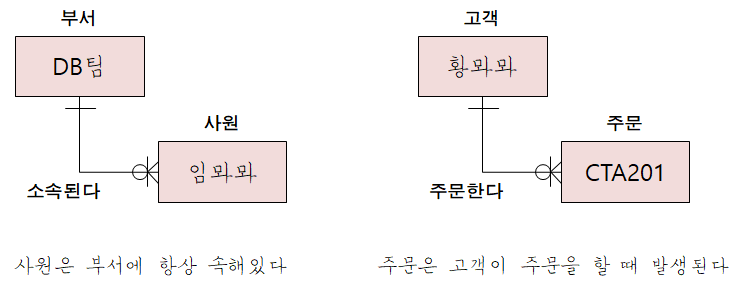

관계의 분류

• 존재에 의한 관계 : 사원이 부서에 소속되는 것처럼 행위에 따른 이벤트에 의해 발생되는 의미가 아니고 존재의 형태에 의해 관계가 형성되는 것
• 행위에 의한 관계 : 고객이 '주문한다'라는 행위를 하여 CTA201이라는 주문번호를 생성하는 것처럼 행위에 의해 발생하는 관계

2) 연관관계와 의존관계

• UML(Unified Modeling Language)에는 클래스다이어그램의 관계 중 연관관계(Association)와 의존관계(Dependency)가 있다.
• 연관관계 : 항상 이용하는 관계로 존재적 관계에 해당.
• 의존관계 : 상대방 클래스의 행위에 의해 관계가 형성될 떄 구분하여 표현.
• ERD에서는 존재적 관계와 행위에 의한 관계를 구분하지 않고 표현하는 반면, 클래스다이어그램에서는 이것을 구분하여 연관관계와 의존관계로 표현
• 연관관계는 실선으로 표현되며 소스코드에서 멤버변수로 선언하여 사용. 의존관계는 점선으로 표현되며 행위를 나타내는 코드인 Operation(Method)에서 파라미터 등으로 이용 가능
