[SQLD] 제 1절. 데이터 모델의 이해 - 9. 데이터 모델의 표기법인 ERD의 이해

[출처 : SQL 전문가 가이드(2013 EDITION)]



9. 데이터 모델의 표기법인 ERD의 이해

가. 데이터 모델 표기법

• 1976년 피터첸 - Entity-Relationship model (E-R Model) 표기법 개발
• 엔터티를 사각형으로 표현하고 관계를 마름모, 속성을 타원형으로 표현

나. ERD(Entity Relationship Diagram) 표기법을 이용하여 모델링하는 방법

• ERD : 각 업무분석에서 도출된 엔터티와 엔터티간의 관계를 이해하기 쉽게 도식화된 다이어그램으로 표시하는 방법
• 해당 업무에서 데이터의 흐름과 프로세스의 연관성을 이야기하는데 가장 중요한 표기법이자 산출물

  1) ERD 작업 순서

• ERD 작성 순서 : ① 엔터티를 그린다 → ② 엔터티를 적절하게 배치한다 → ③ 엔터티간 관계를 설정한다 → ④ 관계명을 기술한다 → ⑤ 관계의 참여도를 기술한다 → ⑥ 관계의 필수여부를 기술한다

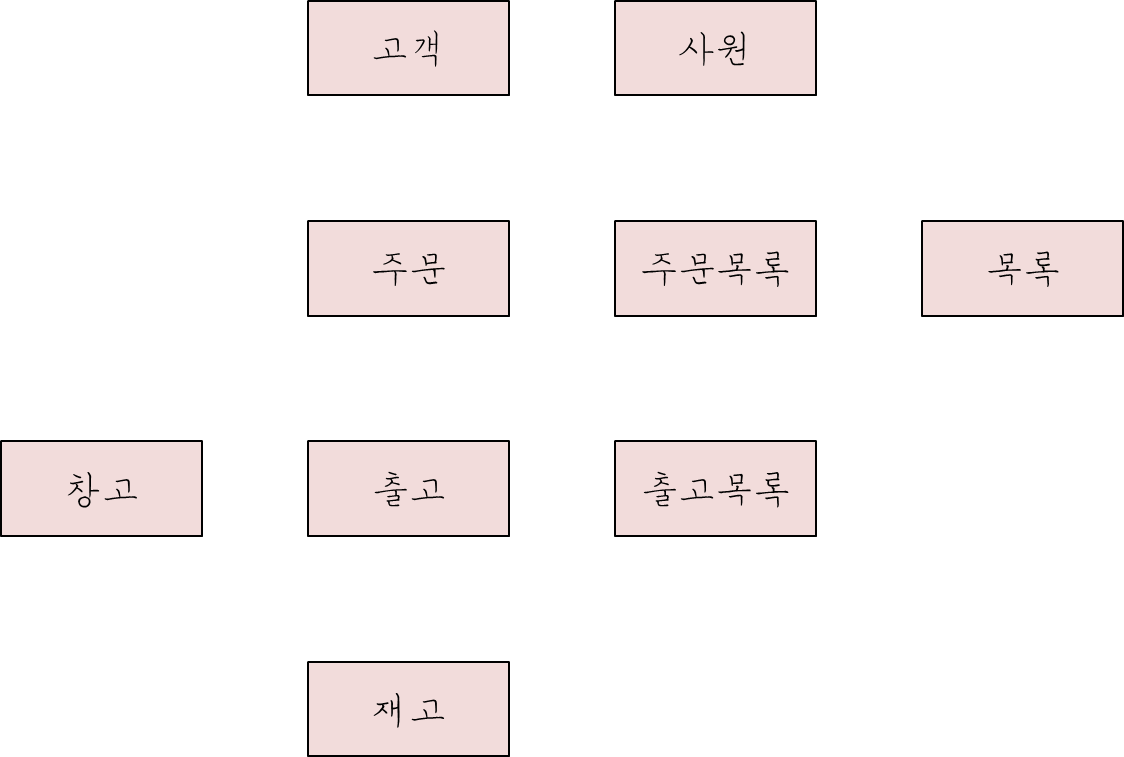

  2) 엔터티 배치

• 일반적으로 사람의 눈은 왼쪽에서 오른쪽, 위쪽에서 아래쪽으로 이동하는 경향이 있으므로, 따라서 데이터 모델링에서도 가장 중요한 엔터티를 왼쪽 상단에 배치하고 이것을 중심으로 다른 엔터티를 나열하면서 전개

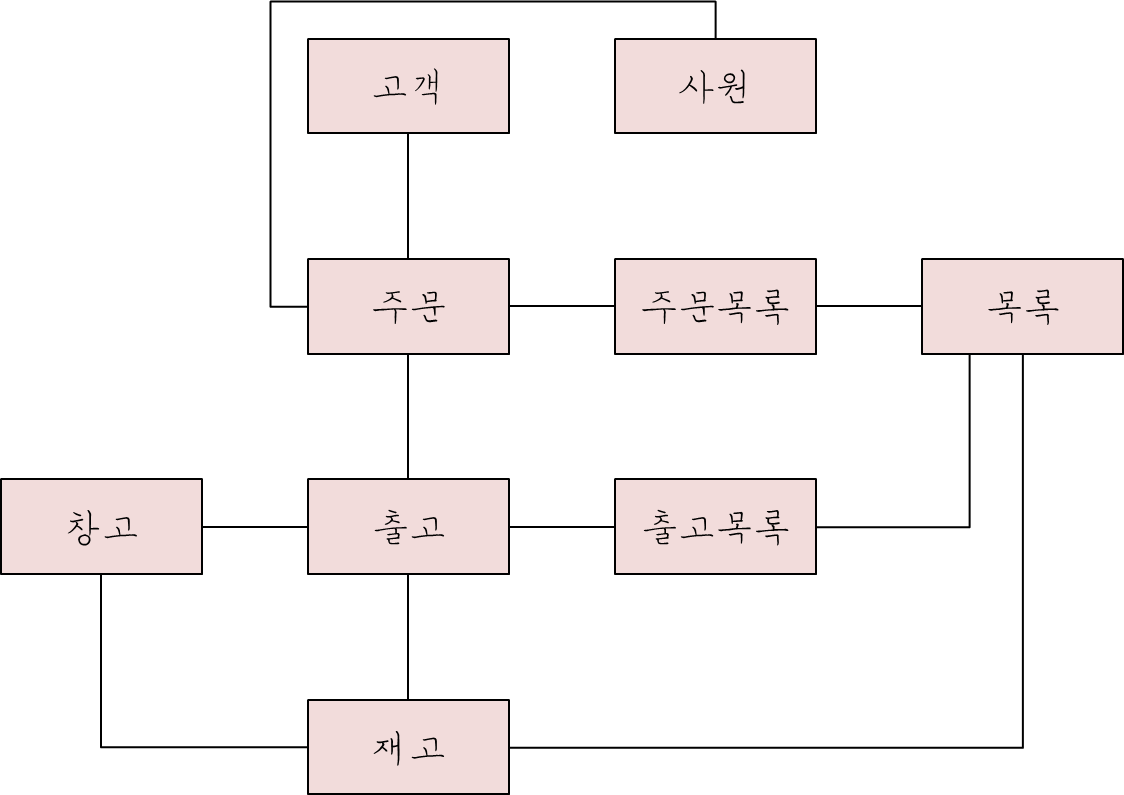

  3) ERD 관계의 연결

• 엔터티 배치가 완료되면 관계를 정의한 분석서를 보고 서로 관련 있는 엔터티간에 관계 설정
• 초기에는 모드 Primary Key로 속성이 상속되는 식별자 관계를 설정
• 중복되는 관계 또는 Circle 관계가 발생하지 않도록 유의

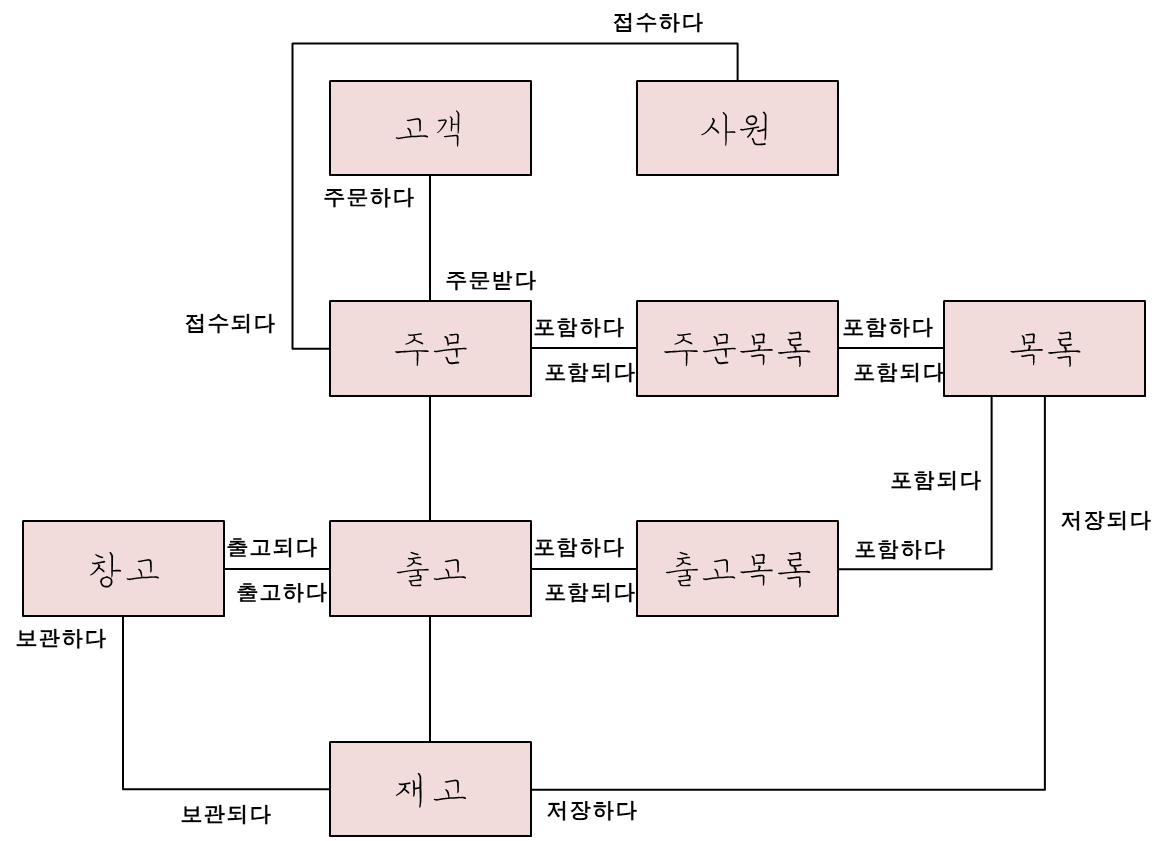

  4) ERD 관계명의 표시

• 관계설정이 완료되면 연결된 관계에 관계이름을 부여 (ex. 포함하다, 포함되다, 출고하다, 보관되다, 저장하다 등)
• 관계이름은 현재형을 사용하고 지나치게 포괄적인 용어(ex. 이다, 가진다 등)는 사용하지 않도록 함
• 관계의 명칭이 나타나지 않아도 ERD의 흐름이 명확하게 드러나므로 실제 프로젝트에서는 관계의 명칭을 크게 고려하지 않아도 무방. 대부분의 관계는 엔터티의 성질과 주식별자를 보고 유추 가능



  5) ERD 관계 관계차수와 선택성 표시

• 관계에 대한 이름을 모두 지정하였으면 관계가 참여하는 성격 중 엔터티 내에 인스턴스들이 얼마나 관계에 참여하는지를 나타내는 관계차수(Cardinality)를 표현

IE 표기법
